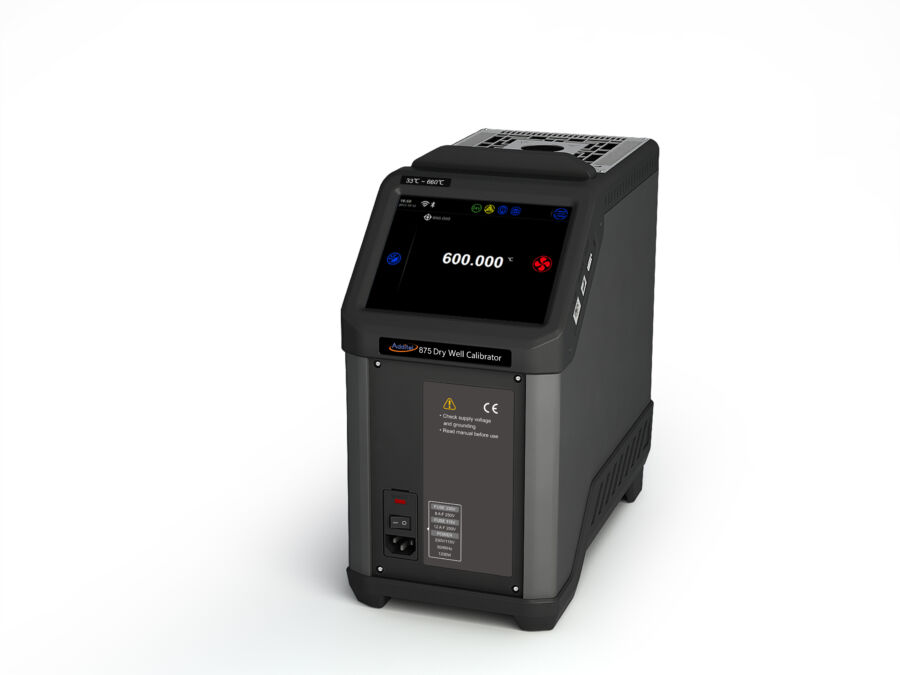

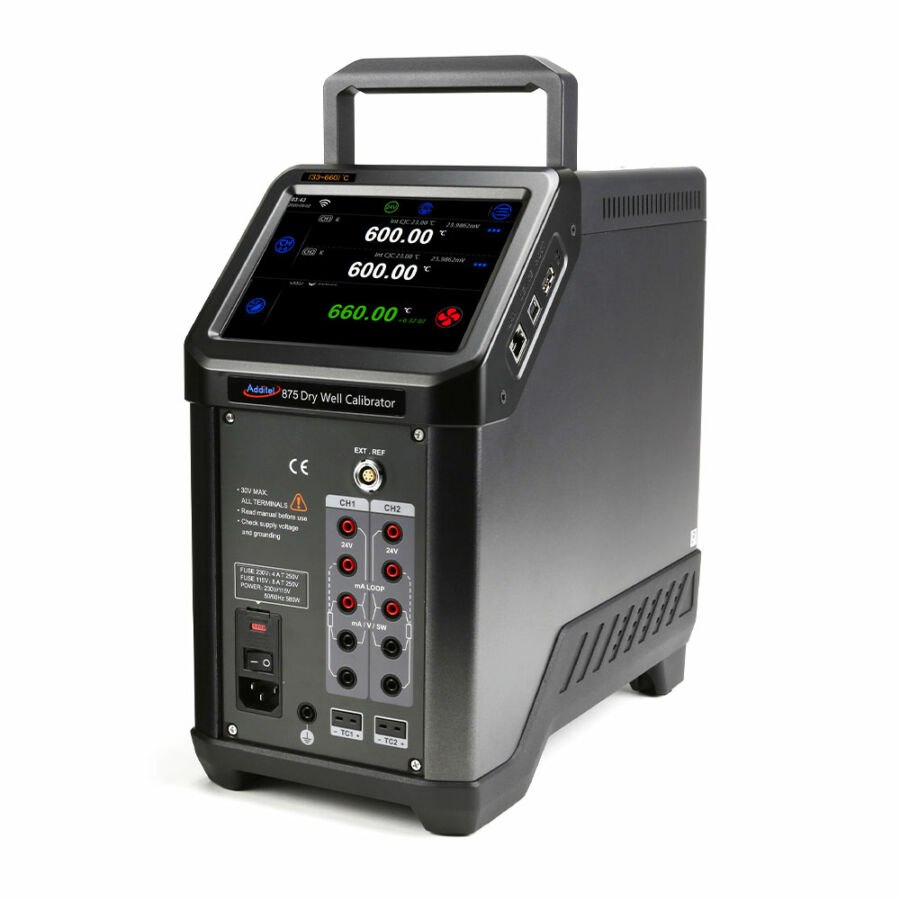

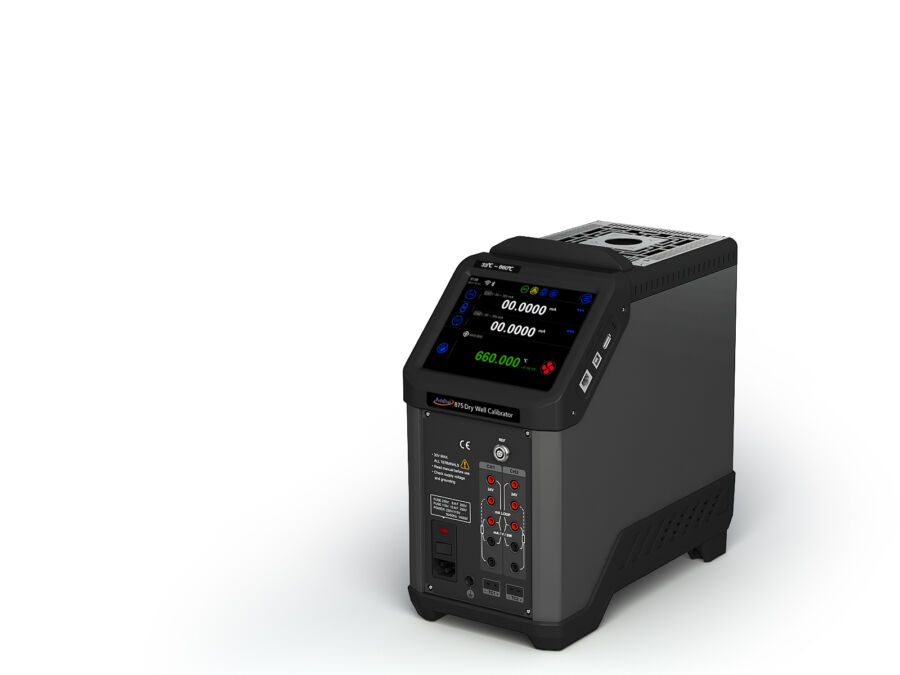

Four d étalonnage ADT875-660

picto fleche Four d'étalonnage de 33°C à 660°C

  • Portables, robustes et rapides
  • Hautes performances en stabilité, uniformité, précision et compensation d’effet de charge
  • Ecran tactile couleur
  • 2 autres modèles couvrant la gamme de  -40°C à 350°C
Ask a question
Get a call

Calibrateurs de température à puits sec

Généralites

Le four d'étalonnage ADT875 possède des caractéristiques qui offrent une vitesse, une stabilité et une précision élevées sur une large plage de température. Une large interface de communication est à disposition (USB, RJ45, Wifi et Bluetooth). Option CYOR : permet à l'utilisateur de choisir une gamme de température personnalisée. Le four sera étalonné et le fonctionnement sera optimisé sur la plage de température choisie.

  • Gamme de température de 33°C à 660°C
  • 2 autres fours de -40°C à 350°C

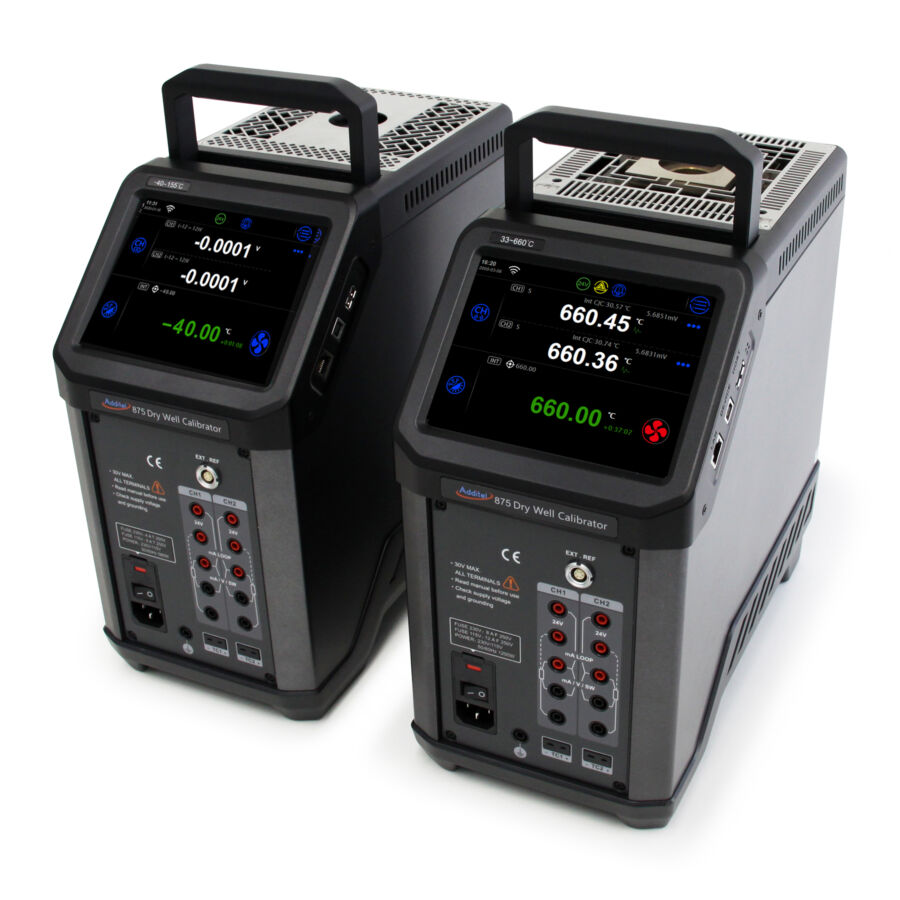

  • Choisissez votre gamme (ADT - 875 - 155/350/660)
  • Portables, robustes et rapides à atteindre la température de consigne
  • Des performances métrologiques en stabilité, uniformité, précision et compensation d’effet de charge
  • Ecran tactile couleurs
  • Fonction d'auto-étalonnage

Fonctionnalités

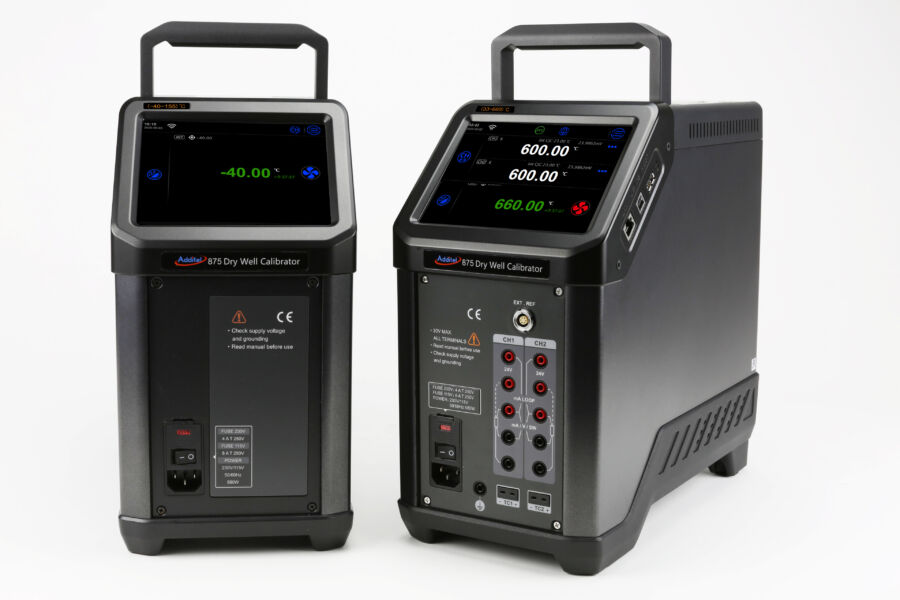

  • Option Calibrateur de process

Chaque modèle proposé dispose d’une option Process Calibrator (PC). Cette option calibrateur de process combine les nombreuses caractéristiques d’un calibrateur de processus de documentation HART et d’un puit sec de température. Cette option inclut la possibilité de mesurer un PRT de référence et deux appareils reliés à des canaux de test pouvant mesurer courant électrique, tension, commutateur, RDT ou thermocouple. En plus de ces fonctions de mesure, ce calibrateur dispose d’une capacité totale de documentation de création de tâches, enregistrant les résultats « as found » et « as left » ainsi que les communications HART. La fonction de prise de vue instantanée vous permet de capturer toutes les informations affichées à l’écran en pressant un bouton. Cette unité permet également la consignation des données de tous les canaux sur les fonctions auto step ou rampe. En utilisant la référence PRT, vous pouvez choisir de contrôler le point de consigne du puits sec en utilisant un capteur interne ou une référence PRT externe.

  • Auto-étalonnage

Nous pensons que l’utilisation d’une sonde de référence externe comme étalon est la meilleure façon de pratiquer votre étalonnage de température. Mais nous reconnaissons également que cette méthode n’est pas toujours nécessaire ou pratique, et qu’en fonction de l’utilisation, l’usage d’un capteur de contrôle interne serait préférable. Traditionnellement, le capteur de contrôle interne a une précision plus large, ce qui a joué un rôle dans sa dérive à long-terme. Nous avons intégré une fonction d’auto-étalonnage vous permettant d’effectuer une calibration automatique du capteur de contrôle interne en utilisant votre référence externe. En seulement quelques sélections, l’étalonnage se fera automatiquement, vous fournissant un nouvel étalonnage traçable du capteur de contrôle qui améliorera sa précision, sans avoir à se préoccuper de sa dérive à long-terme lorsqu’il est utilisé comme référence.

Caractéristiques

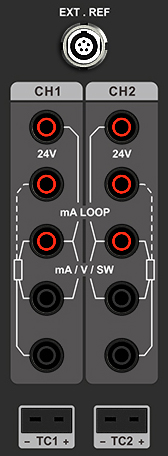

Fonction Affichage Connexions de l'option calibrateur de process
Tache
Mesure de courant
Mesure de tension



Fonction Affichage 1 Affichage 2
Auto step

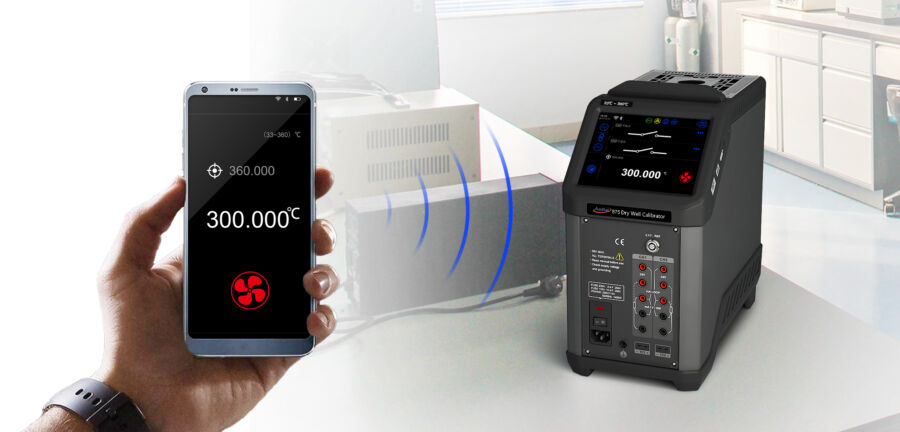

Utilisation à distance Bluetooth: Wifi:
Enregistrement de données
Indicateur de stabilité
Instructions de connexion



Application Affichage Description

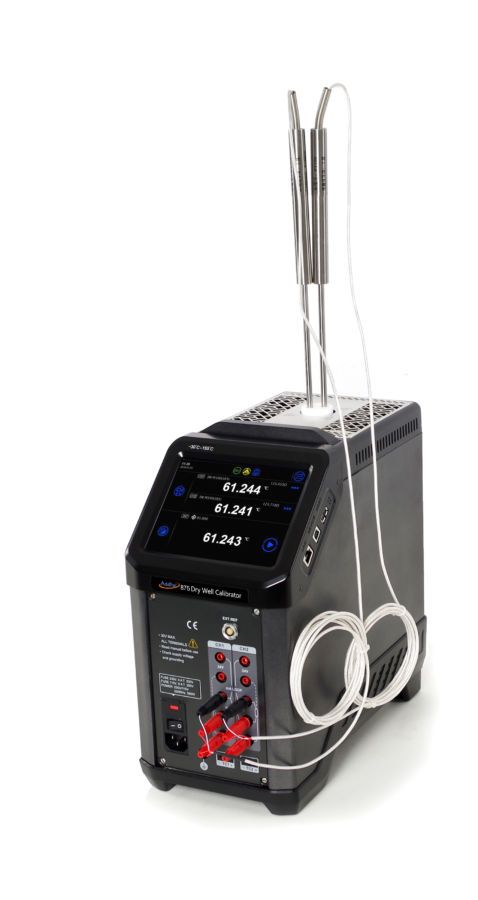

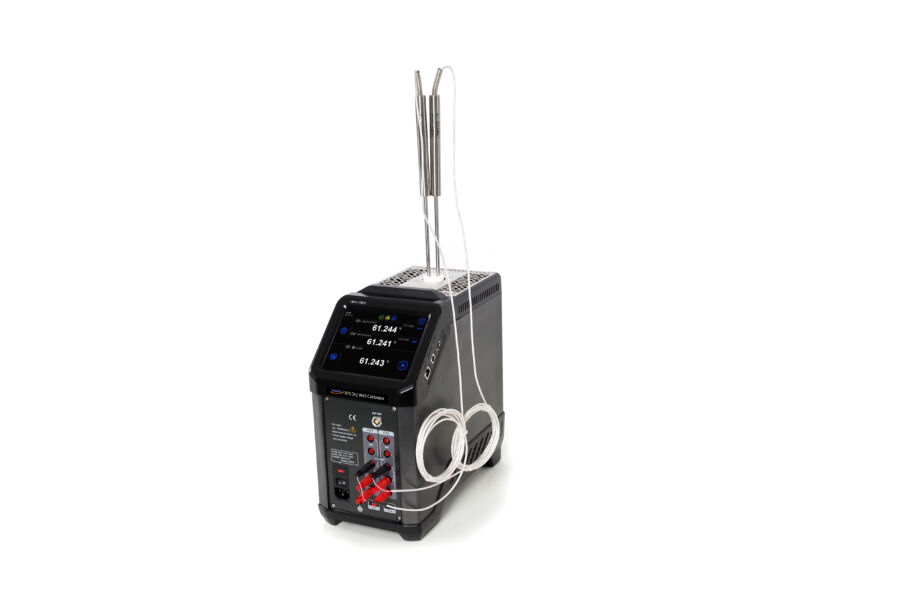

Test de sondes en comparaison avec une référence externe
Test de sonde résistive
Test de thermocouple

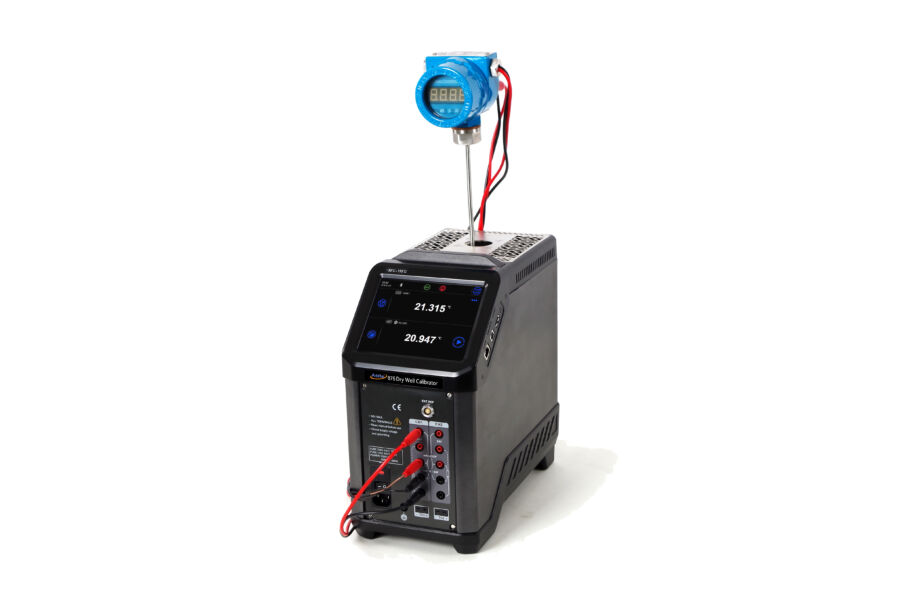

Test de transmetteur de température
Test de switch



Spécifications Techniques



Spécification 875-660
Gamme de température à 23°C -33°C à 600°C
Précision d’affichage ±0,2°C @33°C ±0.3°C @420°C ±0.5°C @660°C
Stabilité sur 30 minutes ±0,02°C @33°C 0.03°C @50°C 0.04°C @420°C 0.04°C @660°C
Uniformité axiale sur 60mm ±0,05°C @33°C ±0.3°C @420°C ±0.5°C @660°C
Uniformité radiale ±0,02°C @33°C ±0.05°C @420°C ±0.1°C @6600°C
Effet de charge ±0,15°C (capteur d’affichage)
±0,0025°C (capteur externe)
Conditions environnementales Précision garantie de 8°C à 38°C
0°C à 50°C, 0% à 90%, RH non condensé, 3000m d’altitude pour une opération normale
Conditions de stockage -20°C à 60°C
Indice IP IP20
Profondeur d’immersion 150 mm
Insert OD 25,8 mm
Temps de chauffe  15 min : de 33°C à 660°C
Temps de refroidissement 23min : 660°C à 100°C 12 min: 100°C à 50°C 12 min, 50°C à 33°C
Temps normal de stabilité 10 min
résolution 0,01°C
Affichage Ecran tactile couleur 165 mm
Taille (T x L x P) 320 x 170 x 330 mm
Poids 8.2 kg
Alimentation 90-254 VAC, 45-65 Hz, 1200 W
Tests mécaniques Oscillation : 2g (10-500 Hz), 30 min sur deux cotés
Impact : 3 fois 4g
Test de chute : 500 mm
Communication USB A, USB B, RJ45, WiFi, Bluetooth
Langues Anglais, Chinois, Japonais, Russe, Allemand, Français, Italien et Espagnol
Unités °C; °F et K






Spécifications des entrées (Option Calibrateur de process [PC])

Spécification Description
      Précision d'affichage en mesure de Pt100 ±0,009°C à -40°C
±0,010°C à 0°C
±0,012°C à 50°C
±0,017°C à -155°C
±0,019°C à 200°C
±0,026°C à -350°C
±0,030°C à 420°C
±0,042°C à 660°C
Résolution d’affichage 1 mΩ
Gamme de la résistance de référence 0 Ω à 400 Ω
Précision de la résistance de référence 0 Ω à 50 Ω : 0,002 Ω
50 Ω à 400 Ω : 0,004% lecture
Caractéristiques de la référence ITS-90, CVD, IEC-751, Résistance
Capacité de mesure de la référence PRT 4 fils
Connexion de la sonde de référence LEMO 6 broches smart connector
Nbre de voies résistance/RTD 2
Précision des mesures de résistance (capteur exclu) 0 Ω à 25 Ω : 0,002 Ω
25 Ω à 400 Ω : 0,008% lecture
400 Ω à 4K Ω : 0,004% lecture
Résolution en mesure résistance 0 Ω à 400 Ω : 1 mΩ
400 Ω à 4K Ω : 0,01 Ω
Gamme des résistances de mesure RTD 0 Ω à 4K Ω
Caractéristiques des sondes RTD PT10, PT25, PT50, PT100, PT200, PT500, PT1000, CU10, CU50, CU100, NI100, NI120
Connexion des sondes RTD 4 entrées jacks 4mm
Nbre de voies RTD 2 voies. mesure en 2, 3 et 4 fils
Nbre de voies TC 2
Voies de mesure TC Connectique: prise TC mini: Couples S, R, K, B, N, E, J, T, C, D, G, L et U
Précision des mesures TC (capteur excl) Type K ±0,13°C à 0°C ±0,15°C à 155°C ±0,18°C à 350°C ±0,24°C à 660°C
Gamme TC -100 mV à 100 mV
Résolution TC 0,01 V, impédance d’entrée  <1 MΩ
Précision des mesures TC (capteur excl) 0 Ω à 400 Ω : 1 mΩ0 Ω à 400 Ω : 1mΩ
Précision tension TC 0,02% Lect + 5µV
Précision interne CJC ±0,35 (extérieur de 0°C à 50°C)
Gamme du courant -30mA à 30mA
Précision du courant 0,02% RD + 2 µA
Résolution du courant 0,001 mA, impédance d’entrée < 100
Gamme tension -30 V à 30 V
Précision tension ±0,02% Lect+ 2 mV
Résolution tension 0,01 V, impédance d’entrée  <1 MΩ
Test du switch Mécanique ou manuel
Sortie DC 24V 24 V ±1 V, MAX60 mA
Communication HART En option (modèle ADT875)
    Documentation Jusqu’à 1000 tâches, chacune stockant 10 résultats dont les données « as found » et « as left ». Fonction capture d’écran. Enregistre les fonctions auto step et rampe.
      Coefficient de température 0°C à 8°C et 38°C à 50°C Source de chaleur basse température : ±0,005 °C/°C
Source de chaleur haute température : ±0,01 °C/°C
Lecture ref : ±1 ppm FS/°C
Lectures RTD : ± 2 ppm FS/°C
Lectures TC : ± 5 ppm FS/°C
Courant : ± 10 ppm FS/°C
Tension : ± 10 ppm FS/°C



Instructions pour commander

Accessoires

Accessoires livrés en standard

Modèle Quantité Illustration
Insert 1pc
Câble alimentation  1 pc
Câble USB 1pc
Outil de retrait de l'insert 1pc
Bouclier thermique (modèles Haute température) 1pc
Bouchons gel silicone (modèle froid) 1 set de 3 pièces
Bouchon d'isolation du haut de l'insert 1 pc
Câbles de test (modèle avec option PC 2 sets (6 pcs)
Certificat d'étalonnage 1 pc
Manuel sur CD 1 pc



Accessoires optionnels

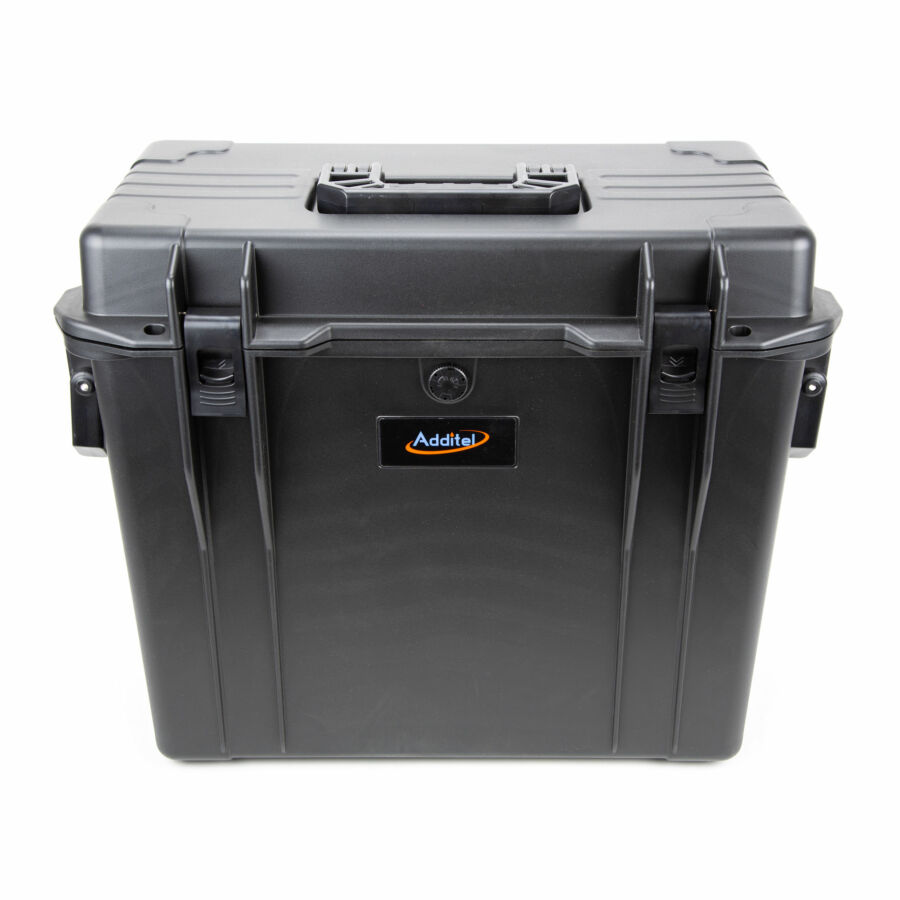

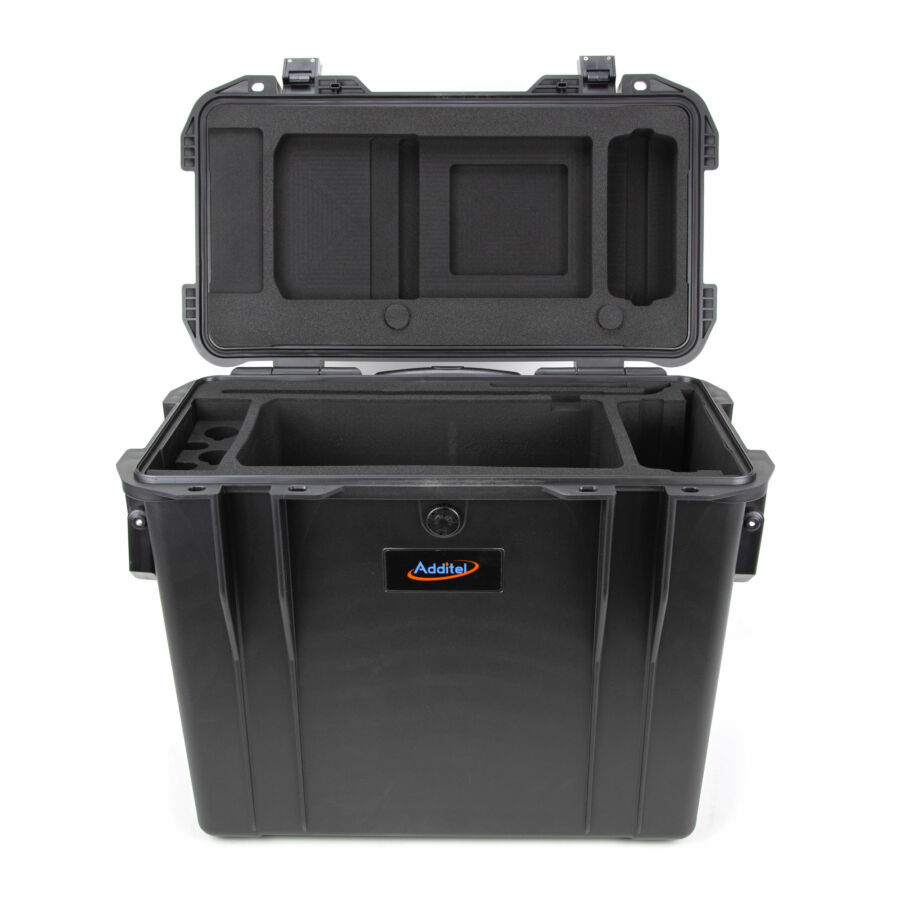

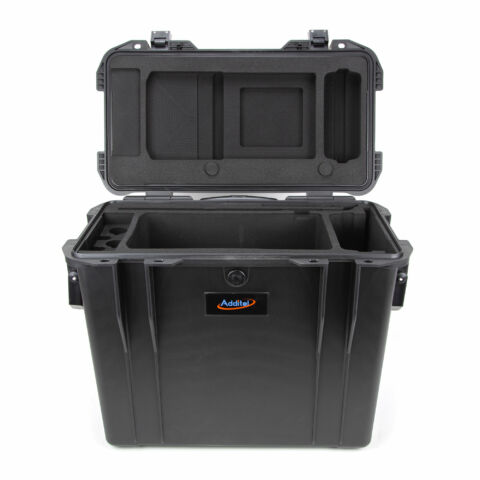

99xx-87x Valise de transport pour ADT 875
ADT 110-875-X-INSERT-X Insert pour fours
AM17xx-12-ADT PRT secondaire

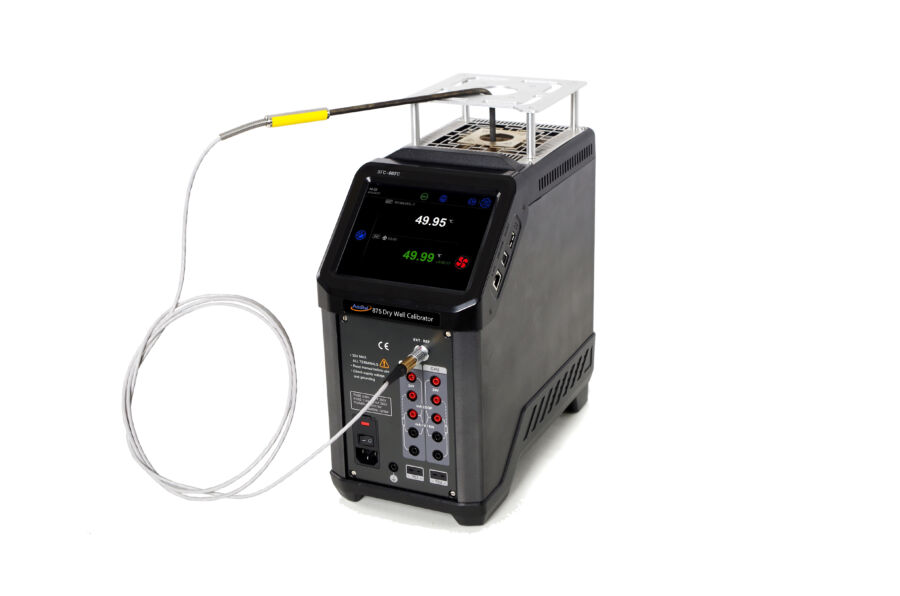

AM17xx-BEND-ADT PRT secondaire coudée
9070 Connecteur intelligent pour sonde PRT Hors AM17xx (a monter)
9071 Adaptateur connecteur lemo sortie 4 fils fiches plates
9072 Connecteur intelligent 4 fils avec pinces

Inserts disponibles
