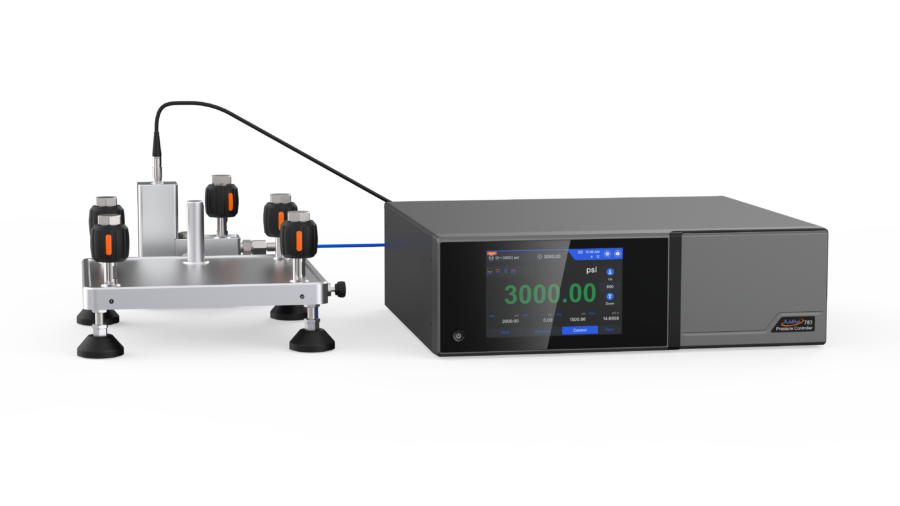

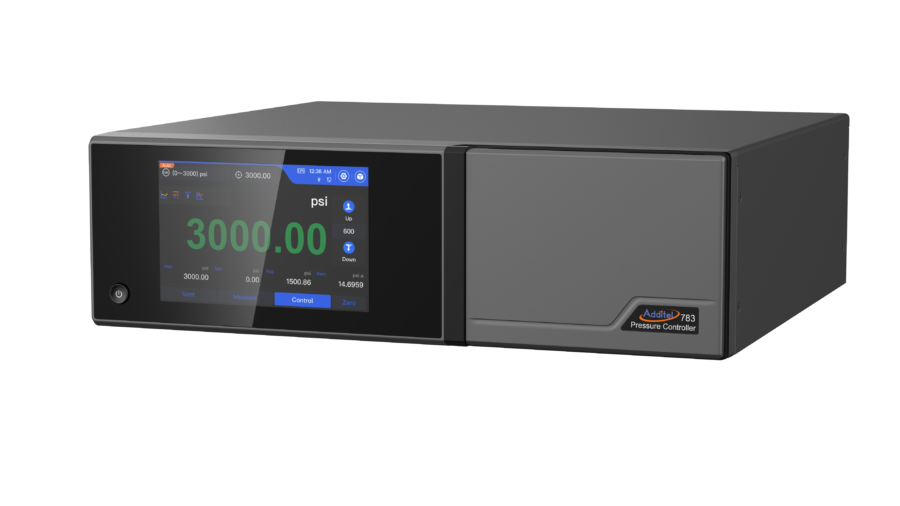

Additel ADT783

picto fleche ADT783 contrôleur de pression

Contrôleur de pression pneumatique

  • Plages de pression de -0,99 bar à 250 bar
  • 3 modèles : ADT 783-D pour les très basses pressions, ADT783-1 jusque 70bar et ADT 783-3.6K pour les hautes pressions)
  • Deux modules de pression internes amovibles avec sélection multi-gamme+ 1 module baro pour la pression absolue
  • Précisions de 0,02 % FS, 0,1 % FS et 0,011 % RD disponibles
  • Contrôle la stabilité de 0,003 % FS
  • Contrôle de pression ultra-rapide <10 secondes
  • Pression absolue (si module ADT151-BP) et relative
  • Communications compatibles Wi-Fi

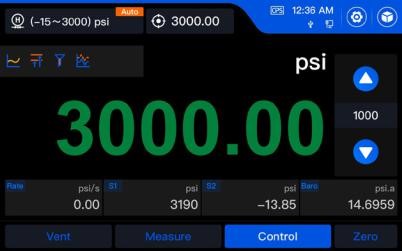

  • Grand écran tactile couleur 7″
  • Module baromètre en option

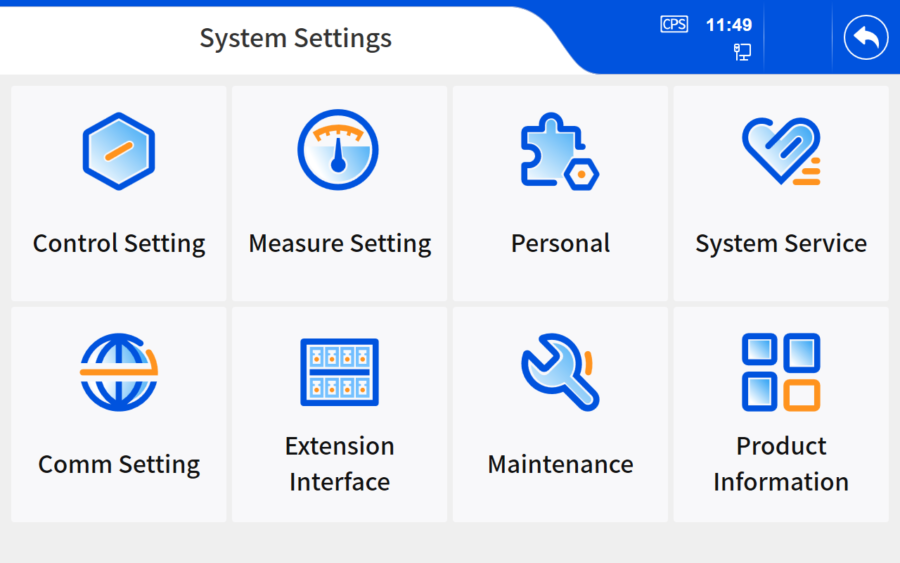

  • Interface pilotée par icônes facile à utiliser
  • Alarme E/S
Ask a question
Get a call

Ces contrôleurs de pression modulaires combinent une technologie de contrôle et de mesure de pointe, une conception modulaire et des fonctionnalités conviviales tournées vers l'utilisateur. La série de contrôleurs Additel 783 est optimisée pour une vitesse élevée  d'arrivée à la pression sans compromettre ni la précision ni la stabilité. Pour les utilisateurs qui ont besoin d'une production, d'un test et d'un étalonnage automatisés, Additel couvre la charge  avec ces contrôleurs de pression pneumatique. L'ADT783 peut être rapidement équipé de deux modules de contrôle et d'un module barométrique de référence pour couvrir une large plage de pression, relative et/ou absolue.

La série Additel 783 propose trois unités de base au choix, allant de 250 bar à une basse pression différentielle (±700mbar).

ADT783-D

L'ADT783-D est conçu pour l'étalonnage de la pression différentielle et relative jusqu'à ±20 inH2O (±25 mbar) jusqu'à 36 psi (2,5 bar). Choisissez entre un ou deux modules de contrôle de pression. Chaque module est livré avec un étalonnage à double plage, augmentant la précision de mesure dans chaque module. Cette unité a une stabilité de contrôle de 0,003 % FS. En plus des deux modules de contrôle et un module barométrique en option peuvent être ajoutés, ce qui permet des mesures de jauge et absolues.

ADT783-1K

L'ADT783-1K est conçu pour l'étalonnage de la pression manométrique de -14,35 (-0,99 bar) à 1000 psi (70 bar). Choisissez entre un ou deux modules  de pression.
Chaque module est livré avec un étalonnage à double plage (Gamme complète et 50 % de la gamme), augmentant la précision de mesure
Le ADT 783- 1K offre une stabilité de contrôle de 0,003 % de la pleine échelle. En plus des deux modules de contrôle, un module barométrique en option peut être ajouté, ce qui permet des mesures de pressions relatives  et absolues.

ADT783-3.6K

L'ADT783-3.6K est conçu pour l'étalonnage de la pression manométrique de  -0,99 bar à 250 bar. sez entre un ou deux modules  de pression.
Chaque module est livré avec un étalonnage à double plage (Gamme complète et 50 % de la gamme), augmentant la précision de mesure
Le ADT 783- 3.6K offre une stabilité de contrôle de 0,003 % de la pleine échelle. En plus des deux modules de contrôle, un module barométrique en option peut être ajouté, ce qui permet des mesures de pressions relatives  et absolues.





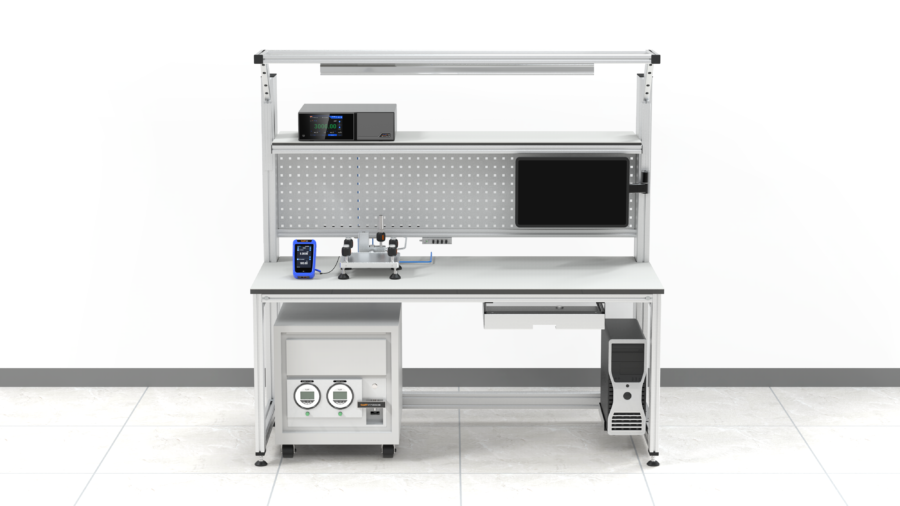

Application Image de la fonctionnalité de l'Additel 783

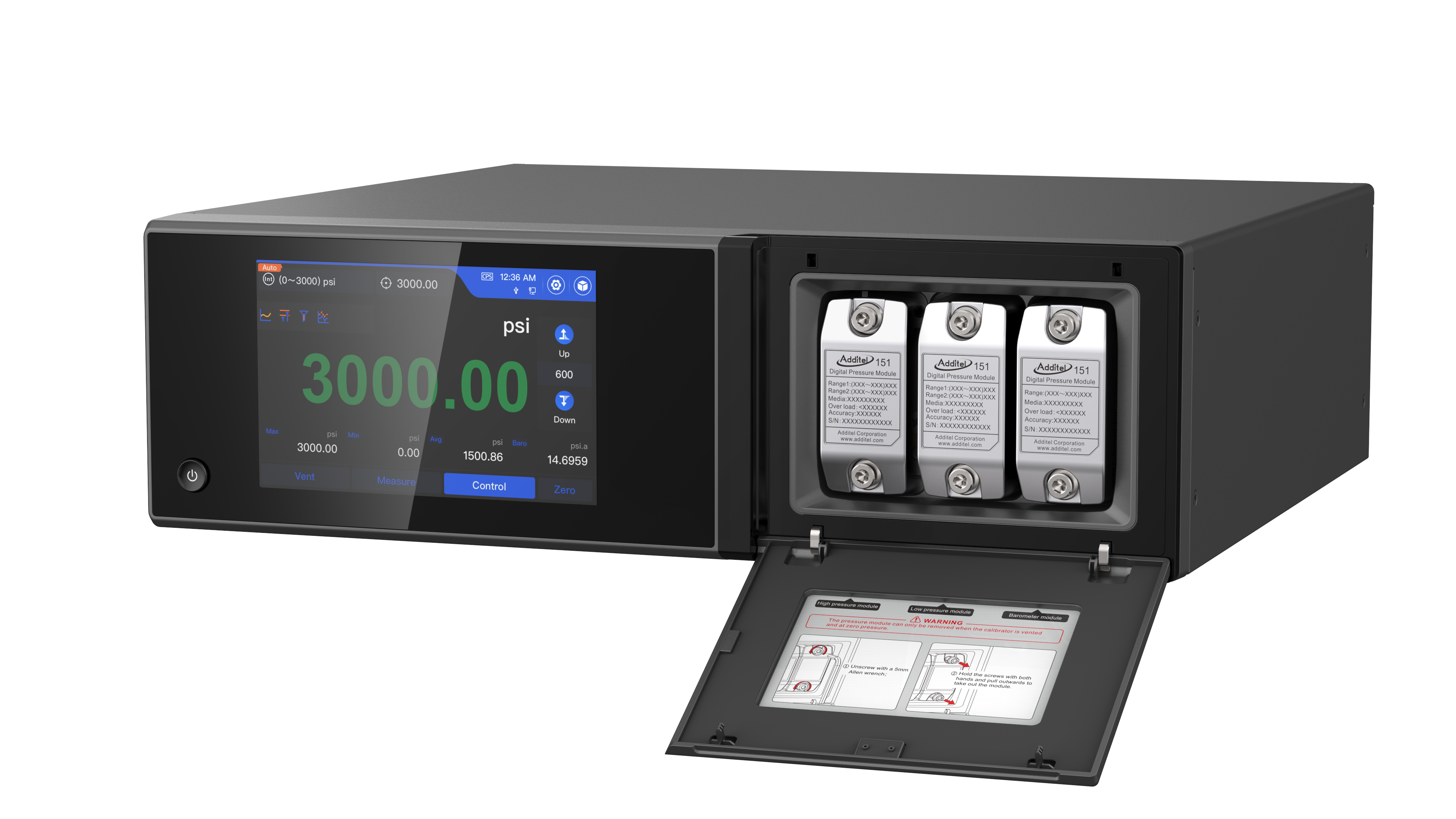

Conception flexible des modules

Afin de couvrir la large plage de pression et de simplifier la tâche d'étalonnage, l'ADT783 peut être rapidement installé avec deux modules de contrôle et un module barométrique de référence ;
Chaque module offre une double plage ou une double précision. Une telle conception modulaire flexible permet aux utilisateurs de configurer différents modules en fonction de leur coût, de leur plage de pression et de leurs exigences de précision.
La fonction de plug-in rapide facilite le travail d'étalonnage du contrôleur.

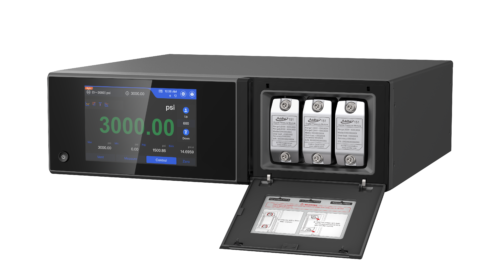

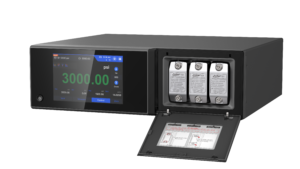

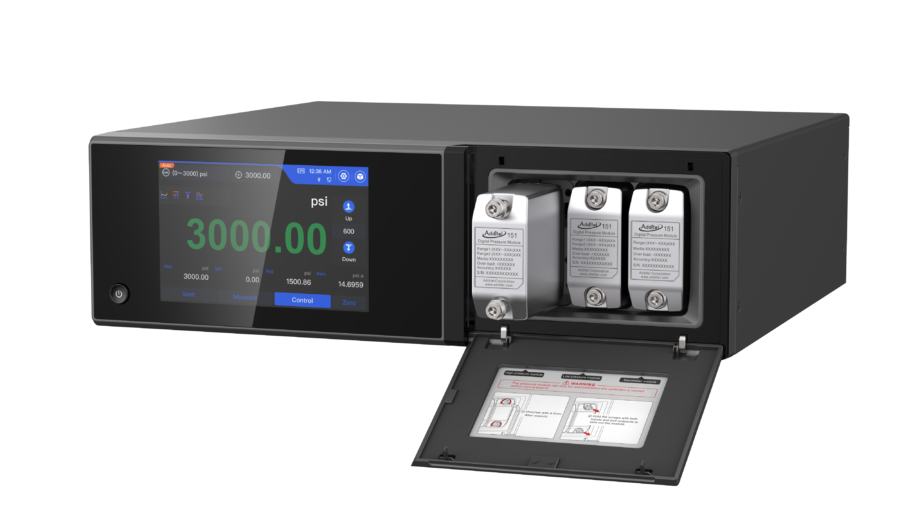

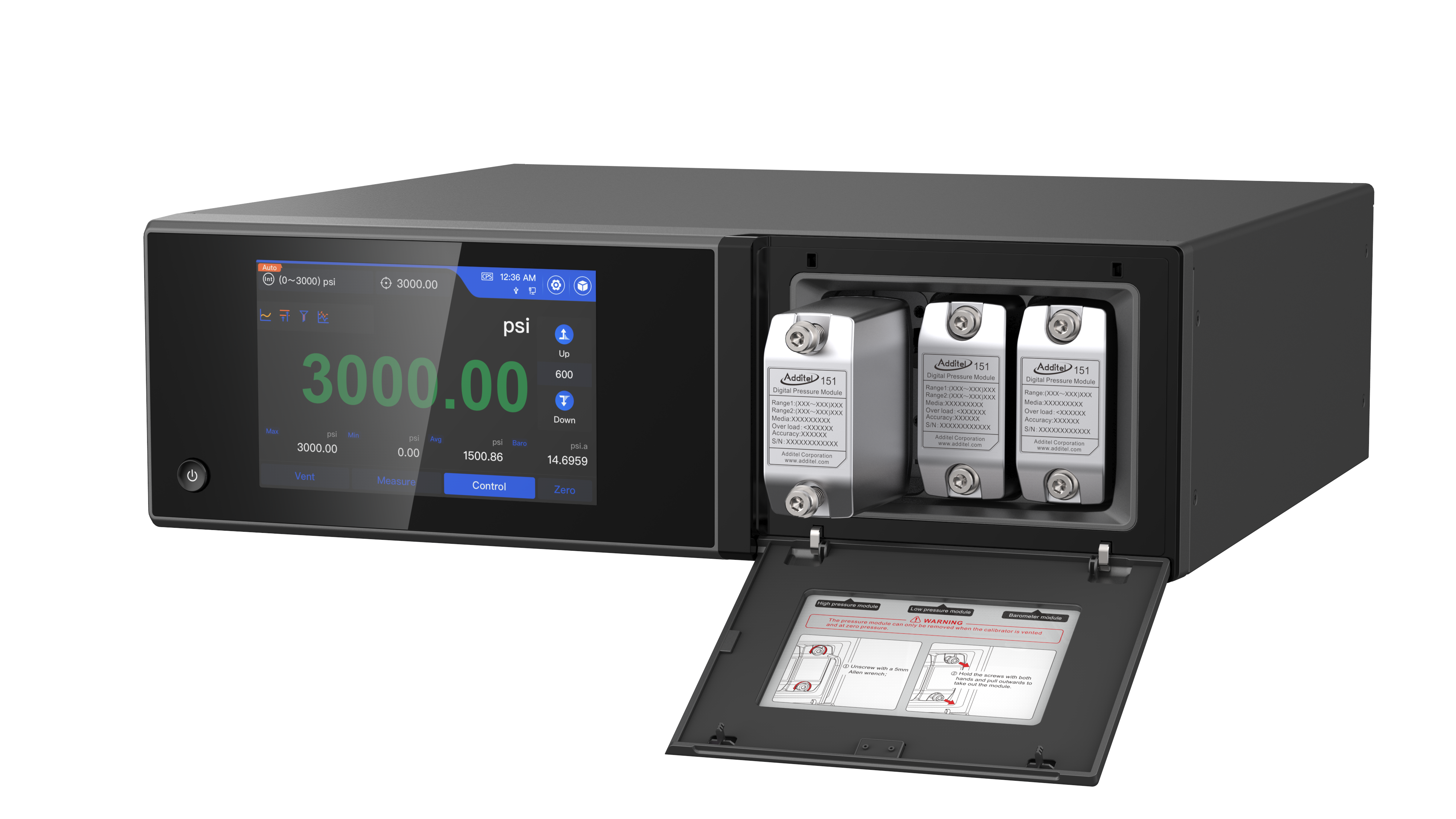

Modules de pression à changement rapide (30 secondes)

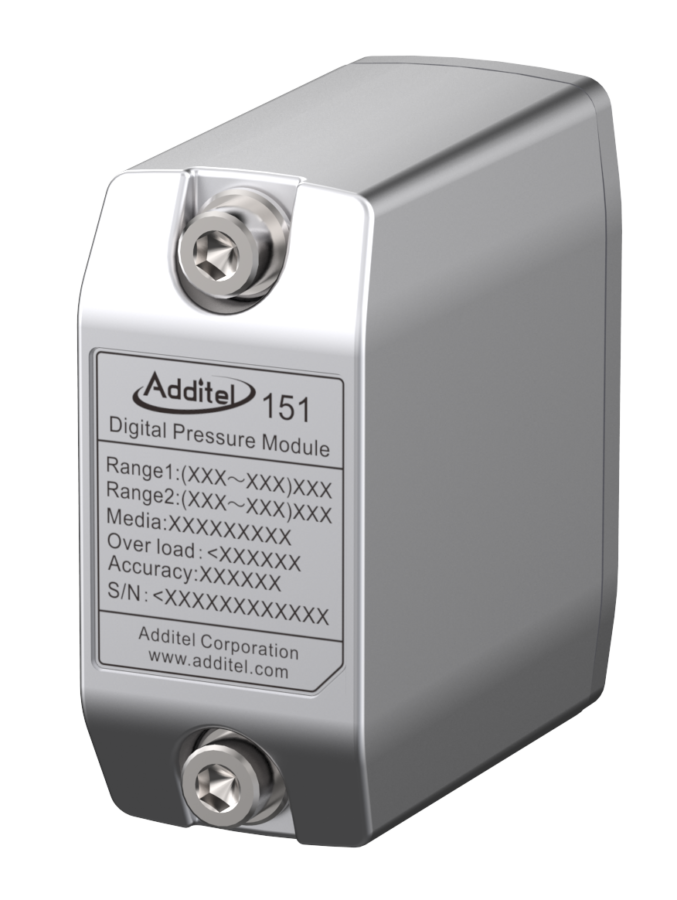

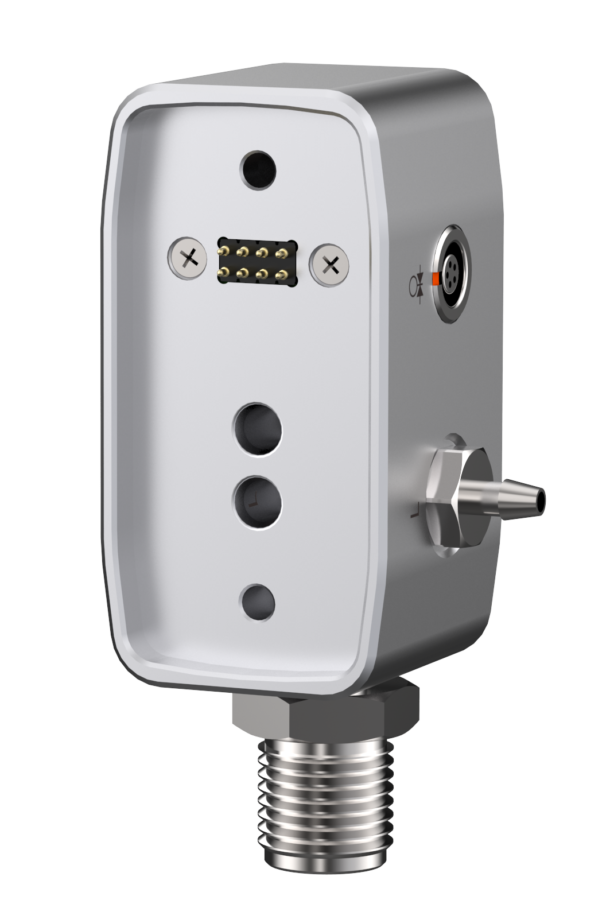

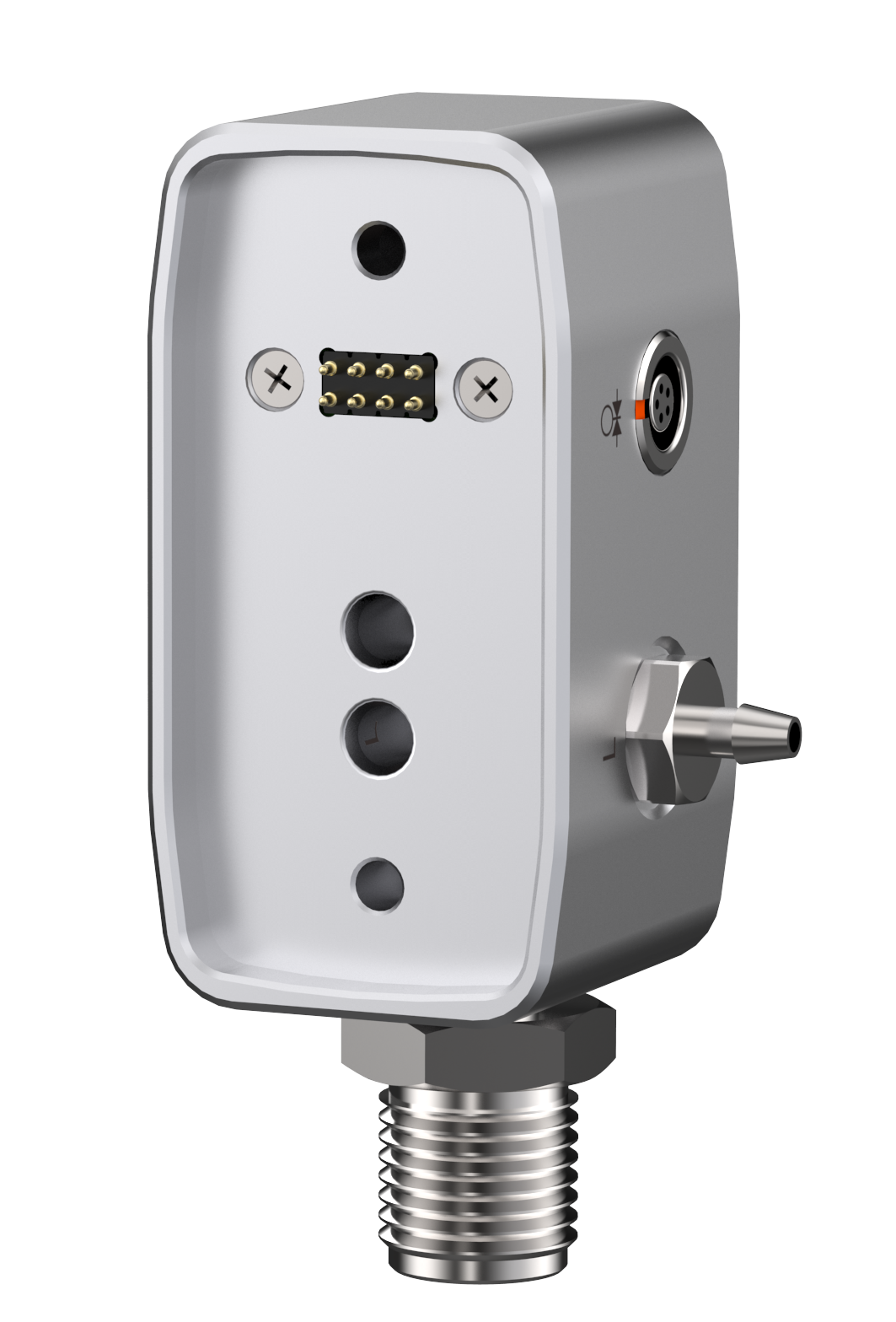

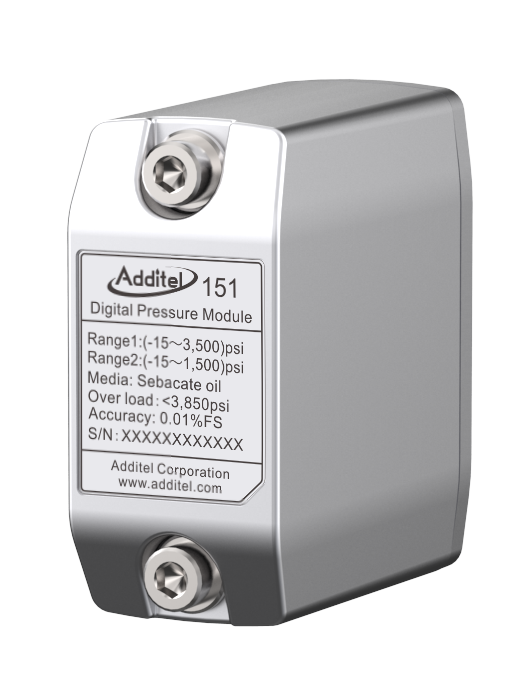

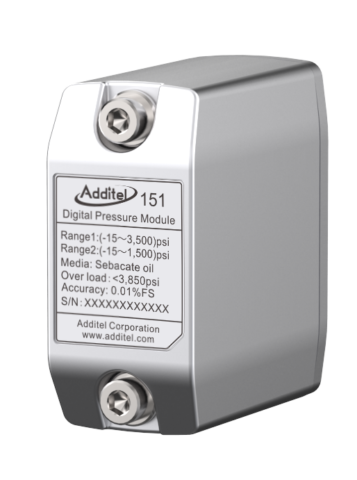

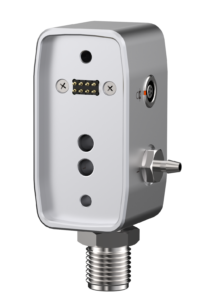

Les ADT151, modules  de pression d'Additel, peuvent être installés ou remplacés en 30 secondes ou moins. Ouvrez simplement le bord supérieur compartiment. Lorsque la porte s'ouvre, le contrôleur libère automatiquement la pression (mise a l'atmosphère), assurant le retrait et l'installation en toute sécurité des modules ADT151.

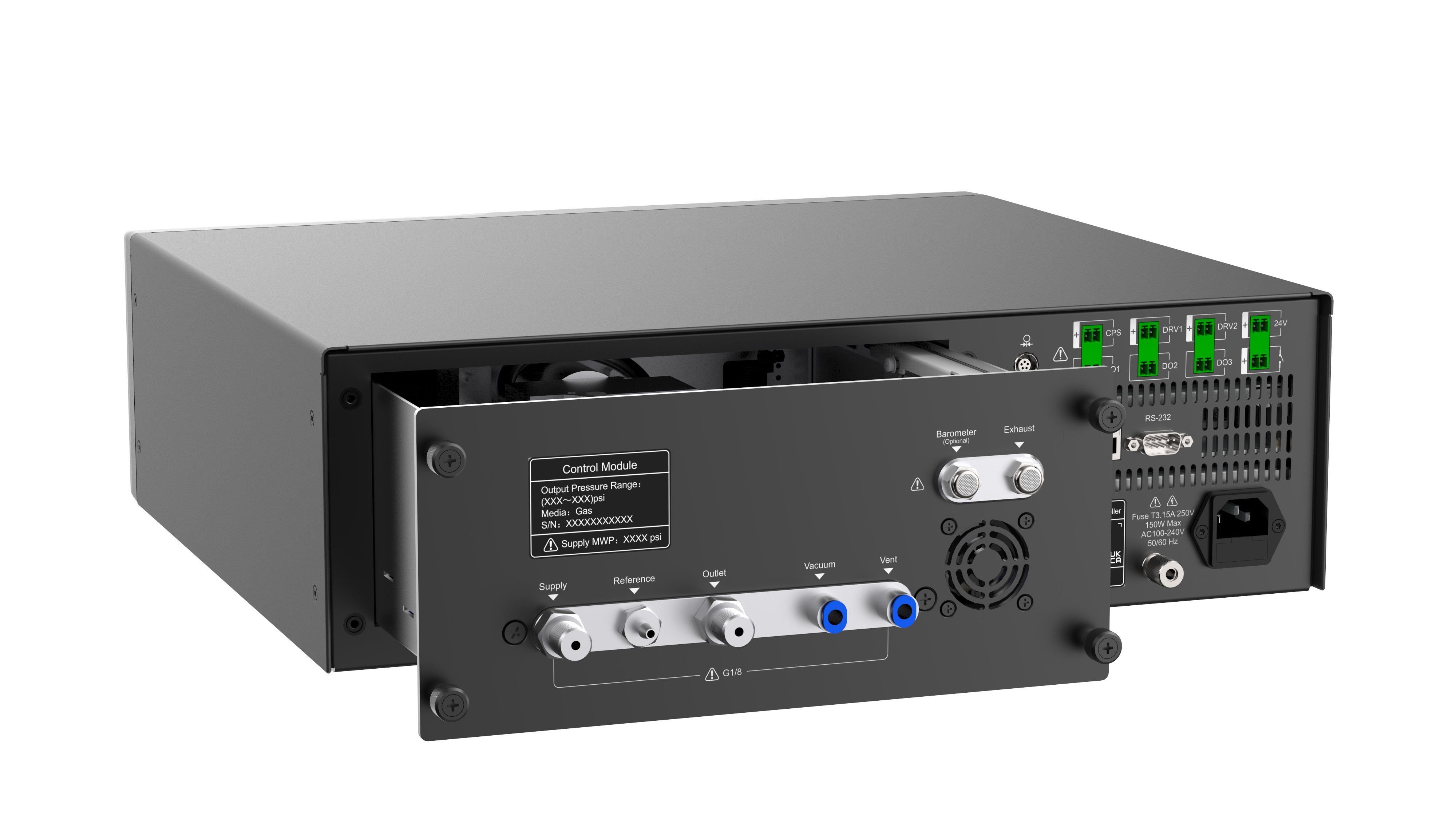

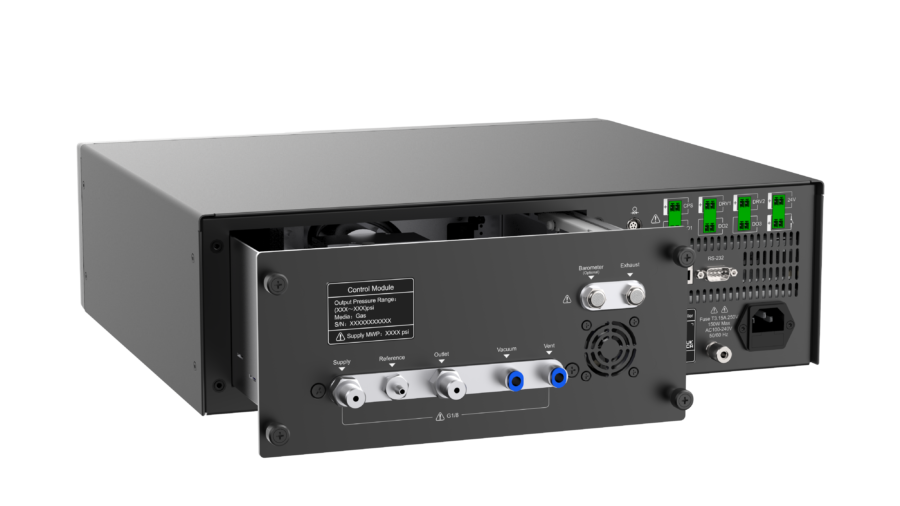

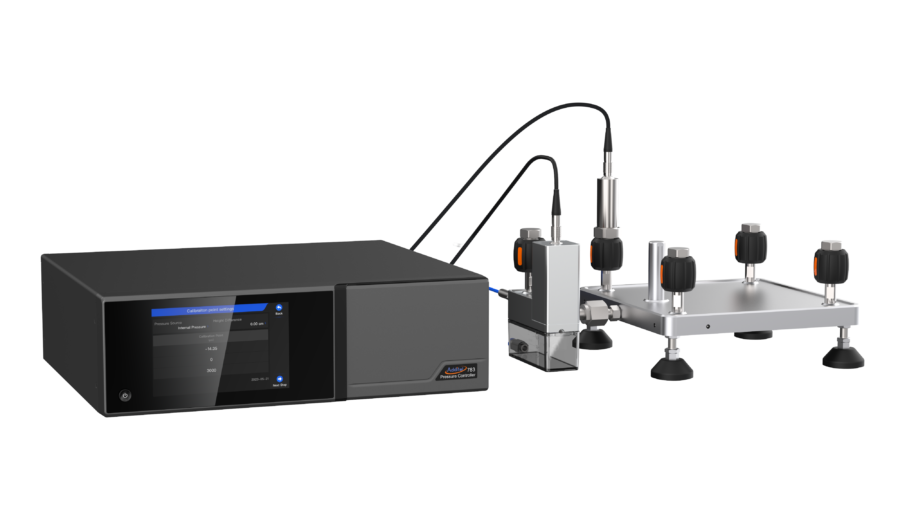

Étalonnage automatique pratique du module de contrôle de la pression interne

Pour les utilisateurs sur une  chaîne de production, l'étalonnage à fréquence plus élevée et la comparaison du module de contrôle de la pression constituent un moyen de garantie important pour améliorer l'incertitude de l'étalonnage des tests. L'ADT783 peut être connecté à un module de pression externe de haute précision ADT 161 , qui peut être utilisé pour effectuer une comparaison régulière avec le module de contrôle de pression interne, et peut également réaliser l'étalonnage/ajustage automatique du module de contrôle de pression interne.

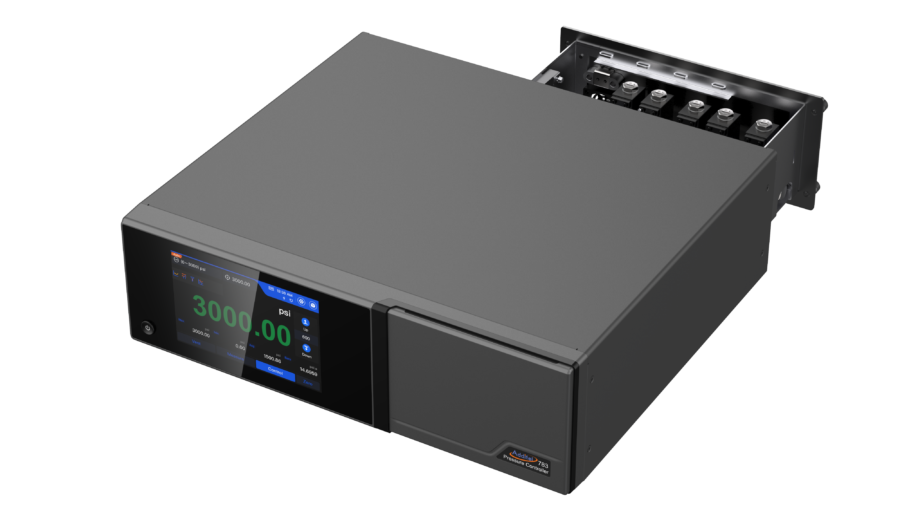

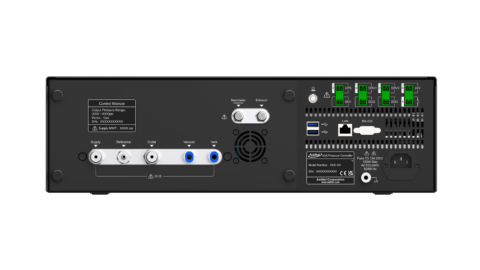

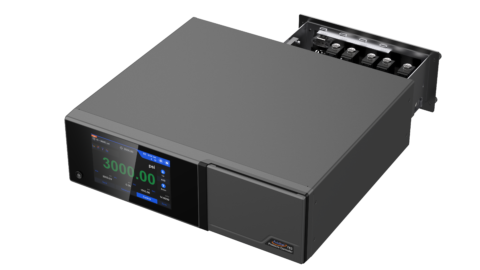

Conception modulaire, entretien facile

L'ADT783 adopte une variété de méthodes de conception facilitant la maintenance , permettant de  changer rapidement le module de contrôle de la pression, de changer rapidement le système de contrôle de la pression, de nettoyer rapidement l'électrovanne et le filtre fin contre la pollution.

Step de pression de 20 % en 10 secondes

Dans le processus de test, de vérification et d'étalonnage sur une  ligne de production, les utilisateurs ont des exigences strictes en matière de vitesse des contrôleurs de pression. ADT783 adopte une technologie de contrôle ultra moderne pour améliorer efficacement le taux de contrôle et la stabilité : temps de réponse de contrôle (typique) ≤ 10 secondes, stabilité de contrôle (typique) ≤ ± (0,001 ~ 0,003) % FS.

Contacts libres de potentiel

Les contacts libres de potentiel permettent de contrôler des périphériques tels que des pompes à vide, des fours, etc.
Chaque option VFC possède trois contacts de relais NO/NC libres de potentiel indépendants. Un certain nombre de conditions peuvent être définies dans un instrument Additel pour déclencher un relais basculant ses contacts.

Spécification ADT783-D ADT783-1K ADT783-3.6K
Plage de pression maximale [1] 2,5 bars 70 bars 250 bars
Plage de pression minimale -14,35 psi (-0,99 bar)
Précision 0,02 % PE 0,02 % FS ou 0,01 % FS ou 0,01 % RD
Stabilité du contrôle [2] < 0,003 % FS, généralement 0,001 % FS
Temps de réponse du contrôleur [3] < 10 secondes
Type de pression Différentiel Relatif
Pression relative et absolue commutables [4] optionnel (nécessite l'installation d'un module adt 151  barometrique)
Baies de module de pression interchangeables 2
Plage de contrôle de pression maximale du module interne -1 à 2,5 bars -1 à 70 bars -1 à 250 bars
Plage de contrôle de pression minimale du module interne ±25 mbar ±0,7 bar -1~10 bars
Ratio maximum haut-bas: / 20:1 /
Mode de commutation de gamme Fixe ou automatique
Source d'approvisionnement [5] Source d'air externe
Pression d'alimentation maximale [6] 4 bars 80 bars 280 bars
Mode de contrôle Rapide, standard, personnalisé
Dépassement maximal < 1 % PE
Volume de charge maximal 1000 millilitres

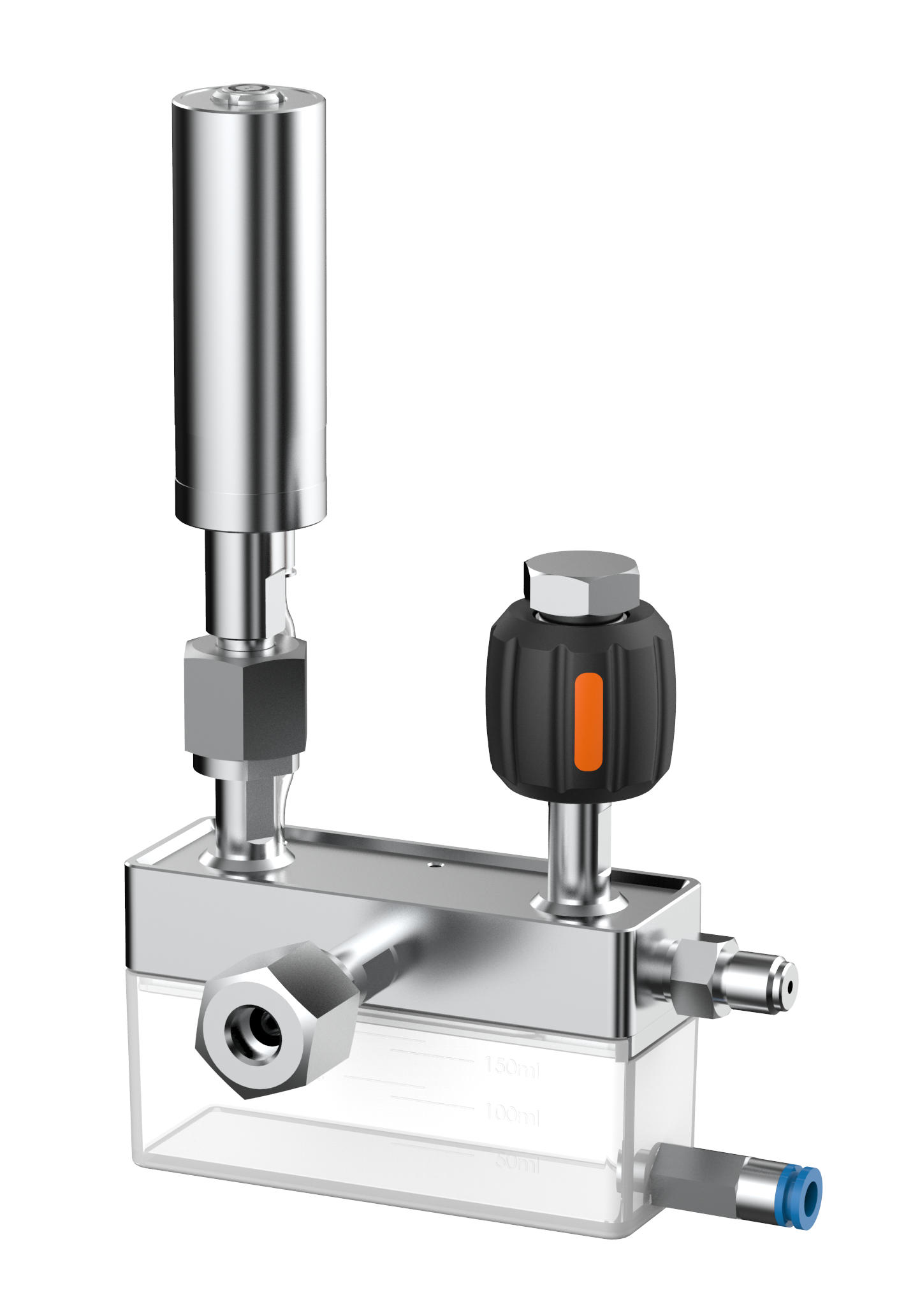

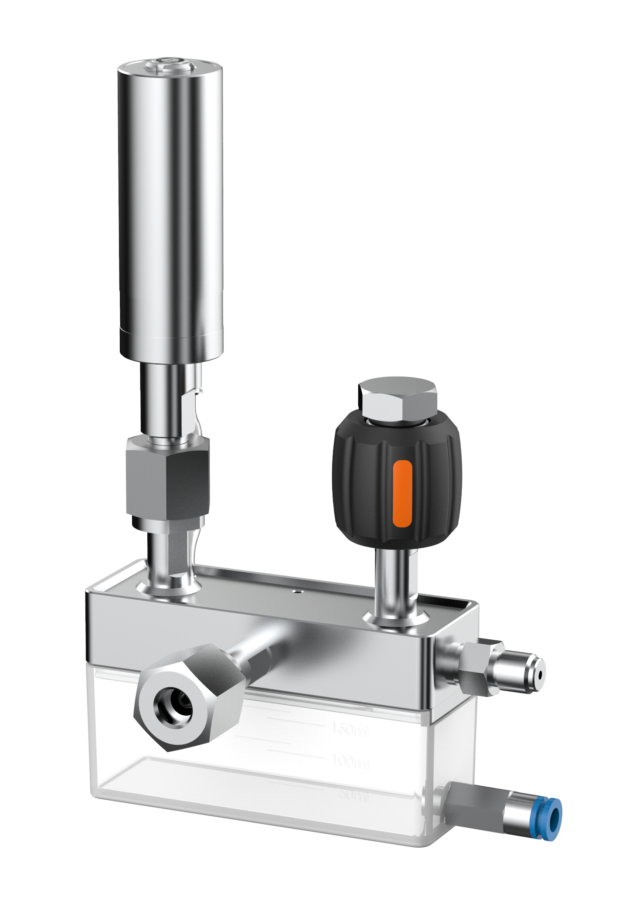

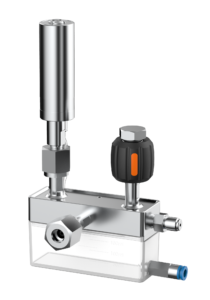

Système de prévention de la contamination (CPS) Facultatif
port de pression 1/8 BSP F
Port  source d'air - Limite de pression de sécurité [7] Limite Port de pression positive : 10 bar,
Limite Port de pression vide : 5 bar
Limite Port de pression positive : 140 bar,
Limite Port de pression vide : 5 bar
Limite Port de pression positive : 300 bar,
Limite Port de pression vide : 5 bar
Filtre de port [8] Facultatif
[1] La limite de pression négative minimale est donnée sur la base de la valeur de pression atmosphérique de 1 bar.
[2] Afin d'obtenir une stabilité de contrôle de 0,001 % FS, un temps supplémentaire à la pression souhaitée peut être nécessaire en fonction de la configuration et du niveau de pression.
[3] La pression d'air est testée sous un volume de charge externe de 50 ml, pas de 20 %, et le temps nécessaire pour atteindre une stabilité de 0,005 % FS.
[4] Une fois le module de pression atmosphérique de référence installé, les utilisateurs peuvent sélectionner la pression relative ou la pression absolue.
[5] Le gaz désigne l'azote ou l'air propre et sec.
[6] Afin d'obtenir le meilleur effet de contrôle, la pression de la source de la pompe doit être ajustée à environ 110 % de la plage maximale du module de contrôle de la pression interne, ou 1 bar, selon la valeur la plus élevée.
[7] Afin d'éviter que la pression d'entrée de la source d'air ne dépasse la limite de sécurité, il est recommandé d'installer une soupape de sécurité de pression appropriée à la sortie de la source d'air.
[8] Tous les ports de pression sont installés avec des filtres de 40 ~ 100 μm.

Spécification des modules de pression ADT783

Les tableaux suivants fournissent des informations sur nos capteurs de pression modulaires ADT151 conçus pour être montés facilement dans les baies avant du contrôleur de pression ADT783. Les spécifications de précision de nos modules de pression différentielle (DP) et de pression relative (GP) incluent la linéarité, l'hystérésis, la répétabilité, la compensation de température et la dérive annuelle. Les modules de type DP et GP peuvent être mises à zéro par le contrôleur de temps en temps pour atténuer l'effet de la dérive du zéro. Les spécifications sont valables de 15°C à 35°C. Nous recommandons que ces modèles de pression soient étalonnés annuellement.

Modules de pression à manomètre composé standard pour ADT783-1K / 3.6K

Modules de pression à manomètre composé standard pour ADT783-1K / 3.6K
Modèle Pression manométrique composée [1] [2] Type de mesure Médias Précision [2] (%FS) Précision [3] [4](% FS)
1ère gamme 2ème gamme
ADT151-XX-CP3.6K -1~250 bar -1~100 bar relatif scellée G, L 0.007
(0.01)
0.01
(0.02)
ADT151-XX-CP3K -1~200 bar -1~200 bar
ADT151-XX-CP2K -1~140 bar -1~70 bar
ADT151-XX-CP1K -1~70 bar -1~35 bar relatif
ADT151-XX-CP500 -1~35 bar  -1~20 bar
ADT151-XX-CP300 -1~20 bar -1~10 bar
ADT151-XX-CP150 -1~10 bar -1~4 bar
ADT151-XX-CP100 -1~7 bar -1~3.5 bar
ADT151-XX-CP50 1~3.5 bar -1~2 bar 0.01
(0.025)
ADT151-XX-CP30 -1~2 bar 1~1 bar
ADT151-XX-CP15 -1~1 bar -0,7~0,7 bar
[1] La pression de surcharge de tous les modules de pression est de 110 % FS et la pression d'éclatement est de 200 % FS, la pression d'éclatement des CP15M, CP1.5K et CP150 est de 130 % FS.
[2] Précision : les composants d'erreur incluent la linéarité, l'hystérésis, la répétabilité, la résolution et la compensation de température.
[3] Pour la précision pleine échelle, FS fait référence à la limite supérieure de la plage - la limite inférieure de la plage.
[4] Précision : les composants d'erreur incluent la linéarité, l'hystérésis, la répétabilité, la résolution, l'incertitude de mesure de l'étalon de référence, la dérive annuelle, la compensation de température, K=2

Modules de pression différentielle pour modèle ADT783-D

Modules de pression différentielle pour l'ADT783-D
Modèle [1] Pression différentielle Type de mesure Media pression Précision [3] [4] (%FS) Précision [5] (% FS)
1ère gamme [1] 2ème gamme
ADT151-02-DP1K (-400~1000) inH2O
(-1000~2500) mbar
(-400~400) inH2O
(-1000~1000) mbar
DP Gaz 0.015 0.02
ADT151-02-DP800 (-400~800) inH2O
(-1000~2000) mbar
(-400~400) inH2O
(-1000~1000) mbar
ADT151-02-DP400 (-400~400) inH2O
(-1000~1000) mbar
(-200~200) inH2O
(-500~500) mbar
ADT151-02-DP300 (-300~300) inH2O
(-700~700) mbar
(-150~150) in H2O
(-350~350) mbar
ADT151-02-DP200 (-200~200) inH2O
(-500~500) mbar
(-100~100) inH2O
(-250~250) mbar
ADT151-02-DP150 (-150~150) inH2O
(-350~350) mbar
(-100~100) inH2O
(-250~250) mbar
ADT151-02-DP100 (-100~100) inH2O
(-250~250) mbar
(-50~50) inH2O
(-125~125) mbar
ADT151-02-DP50 (-50~50) inH2O
(-125~125) mbar
(-30~30) inH2O
(-75~75) mbar
ADT151-02-DP30 (-30~30) inH2O
(-75~75) mbar
(-20~20) inH2O
(-50~50) mbar
ADT151-02-DP20 [6] (-20~20)inH2O
(-50~50)mbar
(-10~10) inH2O
(-25~25)mbar
[1] DP300 à DP1000 fournit une plage positive, les spécifications d'exactitude et de précision continuent de s'appliquer ; DP10 à DP150 fournit une plage positive avec des spécifications d'exactitude et de précision de 0,02 % FS et 0,015 % FS, respectivement ; DP2 à DP5 fournit une plage positive, avec des spécifications d'exactitude et de précision de 0,05 % FS et 0,025 % FS, respectivement.
[2] La pression de surcharge de tous les modules de pression est de 150 % FS. La pression d'éclatement des modules est de 100 mbar pour les DP20 / DP 10 / DP5 / DP2, 1000 mbar pour les DP100 / DP50 / DP30, 4000 mbar pour les DP300 / DP200 / DP150, et 10000 mbar pour les DP800 / DP1000.
[3] FS signifie plage supérieure – plage inférieure.
[4] Précision : les composants d'erreur incluent la linéarité, l'hystérésis, la répétabilité, la résolution et la compensation de température.
[5] Précision : les composants d'erreur incluent la linéarité, l'hystérésis, la répétabilité, la résolution, l'incertitude de mesure de l'étalon de référence, la dérive annuelle, la compensation de température, K=2
[6] La période d'étalonnage recommandée est de 180 jours.

Modules de pression relative composée de haute précision

Spécification du module de pression relative composée de haute précision pour ADT783-1K / 3.5K
Modèle Plage de pression relative [1] Plage de pression absolue [2] Type de mesure Médias Précision [3] [4] Précision [5] [6]
ADT151-RD-CP3.5KM (-15~3600) psi / -1 à 250 bar (0~3615) psi / -1 à 251 bar Jauge scellée G, L 0,008 % rdg ou 0,004 % FS, selon la valeur la plus élevée 0,01 % rdg ou 0,005 % FS, selon la valeur la plus élevée
ADT151-RD-CP3KM (-15~3000) psi / -1 à 200 bar (0~3015) psi / -1 à 201 bar
ADT151-RD-CP2KM (-15~2000) psi/ -1 à 140 bar (0~2015) psi/ -1 à 141bar
ADT151-RD-CP1.5KM (-15~1500) psi/ -1 à 100 bar (0~1515) psi/ -1 à 101 bar Jauge
ADT151-RD-CP1KM (-15~1000) psi / -1 à 70 bar (0~1015) psi / -1 à 71 bar
ADT151-RD-CP500M (-15~500) psi/ -1 à 35 bar (0~515) psi/ -1 à 36 bar
ADT151-RD-CP300M (-15~300) psi/ -1 à 20 bar (0~315) psi/ -1 à 21 bar
ADT151-RD-CP150M (-15~150) psi/ -1 à 10 bar (0~165) psi/ -1 à 11 bar
ADT151-XX-CP100M (-15~100) psi/ -1 à 7 bar (0~115) psi/ -1 à 8 bar
ADT151-XX-CP50M (-15 ~ 50) psi/ -1 à 3.5 bar (0 ~ 65) psi/ -1 à 4.5 bar
ADT151-XX-CP30M (-15 ~ 30) psi/ -1 à 2 bar (0 ~ 30) psi/ -1 à 3 bar
[1] La pression de surcharge de tous les modules de pression est de 110 % FS et la pression d'éclatement est de 200 % FS, la pression d'éclatement des CP15KM et CP150M est de 130 % FS.
[2] La pression absolue est obtenue grâce à la synthèse du module de pression manométrique de base et du module de pression atmosphérique en option.
[3] FS fait référence à la plage positive et la précision de la partie à pression négative est égale à celle de la partie à pression positive.
[4] Précision : les composants d'erreur incluent la linéarité, l'hystérésis, la répétabilité, la résolution et la compensation de température.
[5] La précision de la partie à pression négative est égale à la précision de la partie à pression positive (par exemple, l'erreur maximale autorisée à -15 psi est égale à l'erreur maximale autorisée à 15 psi). FS fait référence à la plage positive.
[6] Précision : les composants d'erreur incluent la linéarité, l'hystérésis, la répétabilité, la résolution, l'incertitude de mesure de l'étalon de référence, la dérive annuelle, la compensation de température, K=2

Modules de pression barometrique

Spécifications barométriques
Modèle [1] Plage de pression absolue Précision
ADT151-BP (60~110) kPa ±22 Pa
ADT151-BPH ±10 Pa
[1] Un module de pression barométrique est en option. Après avoir inséré le module de pression barométrique, le contrôleur peut être basculé vers et depuis les unités de pression relative et absolue.



Spécifications générales
Spécification Description
Exigences d'alimentation Alimentation : AC100~240 V, 50/60 Hz
Fusible : T3,15 A 250 V CA
Consommation électrique maximale : 150 W
Taille poids Taille du châssis : 440(W)×133(H)×380(D) mm
Dimensions de montage en rack : rack 3U-19", sens horizontal
Poids du châssis : 16,9 kg
Poids du module de pression : 0,4 kg
Environnement Ambiance de fonctionnement : 10 °C ~ 50 °C
Température de stockage : -20°C ~70°C
Humidité de fonctionnement : 5 % HR ~ 95 % HR, sans condensation
Altitude (Fonctionnement): <2000 m
Indice de protection : IP20, utilisation en intérieur uniquement
Niveau de vibration : 2 G
Intensité d'impact : 4 G
Temps de préchauffage : 15 minutes
Poids de chute de la machine : 250 mm
Conformité CE, UKCA

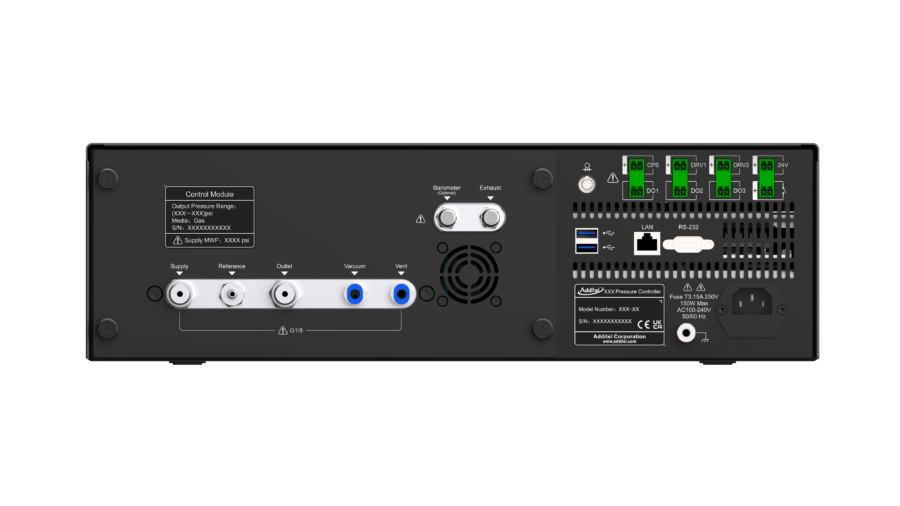

Communication RS232, USB-A*2, LAN

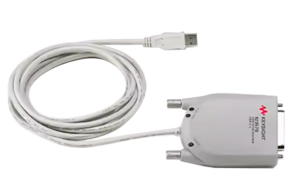

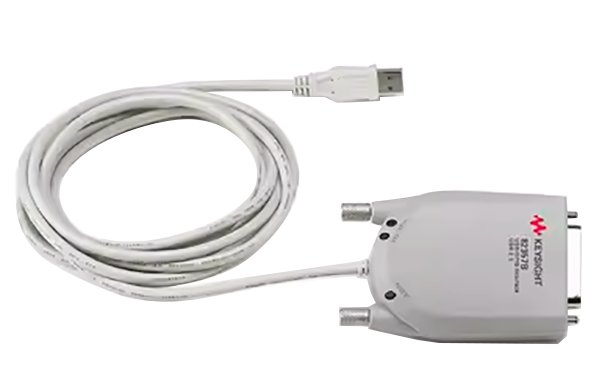

Basé sur USB, WIFI, Bluetooth, GPIB, souris, clavier et autres composants périphériques peuvent être étendus.
Le jeu de commandes SCPI est compatible avec ADT780, PACE5000/6000, DRUCK DPI520, personnalisable par l'utilisateur
Orifice de vanne d'entraînement externe Vannes à entraînement externe à 3 canaux, connecteur de borne verte avec serrure
Capacité de conduite maximale 24 V / 12 W, 30 V max
Un canal fixé au dispositif de prévention de la pollution CPS, les 2 canaux restants, les utilisateurs peuvent être utilisés pour contrôler la pompe à vide externe et la vanne d'isolement externe
Port d'alarme E/S Connecteur de borne vert à 3 canaux avec verrou
Relais sans tension No/Nc, capacité de charge maximale de 24 V/0,5 A, 30 V max.
Port de test du pressostat Un canal, connecteur de borne verte avec verrouillage
Charge maximale 24 V / 0,1 A 30 V max
Prise en charge de l'interrupteur mécanique, test de l'interrupteur électronique
Afficher Écran tactile capacitif de 7 pouces, résolution 1280 * 800, panneaux réfléchissants, fond noir et blanc pouvant basculer
Vitesse de mise à jour de la communication : 10 fois par seconde
Taux de rafraîchissement de l'affichage : 5 fois par seconde
Affichage maximum de la valeur de pression: + 9999999, les chiffres d'affichage sont réglables
Module de pression externe Mesure uniquement

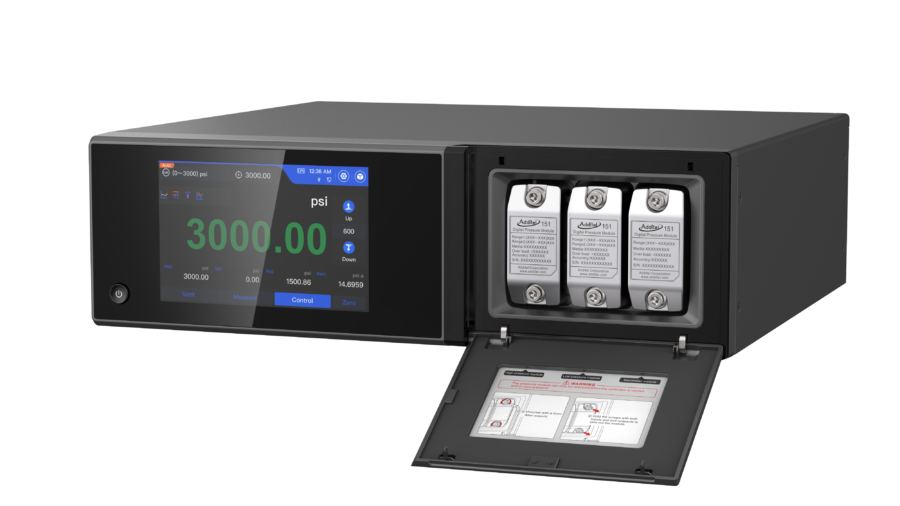

Port du module de contrôle de la pression interne Ouvrez la porte de la cabine et le système relâchera automatiquement la pression. À l'intérieur de la cabine, 3 baies de module de pression, de gauche à droite comprenant une baie de module haute pression, une baie de module basse pression et une baie de module de  pression atmosphérique.



comment commander un adt783





comment commander un module adt151



Accessoires (inclus)
Numéro de modèle Quantité
1311000014 - Cordon d'alimentation CA (10A 250V) 1 pc
Certificat d'étalonnage accrédité ISO17025 1 pc
Fiche terminale verte (pour la détection de commutateur) 2 pièces
Joint torique 3.5*1.5 (pour module de contrôle de pression d'étanchéité) 10 pièces
Bouchon Festo 6 mm (pour l'étanchéité) 2 pièces
Connecteur Festo 1/8 BSP mâle à 6 mm (port de pression de base) 2 pièces
Ensemble d'event standard (bouchon avec vanne de ventilation) (Uniquement pour ADT783-1K/3.5K) 1 jeu
Accessoires généraux en option
Numéro de modèle Description
9050 Câble USB vers RS232
9055-1 Module USB vers Bluetooth
9055-2 Module USB vers Wi-Fi
9053 Câble USB vers GPIB
9050-EXT Ligne de communication RS232
9054 Dispositif d'étalonnage pour ADT151 (y compris base d'adaptation avec raccord mâle 1/4 BSP, câble d'alimentation/RS232, adaptateur 9 V, logiciel d'étalonnage
9245 Assemblage de bride de crémaillère
9055 Fiche de borne verte



Accessoires en option pour l'ADT783-D
Numéro de modèle Description Note
1650800039 Tube polyuréthane 6 mm x 1,5 m un ensemble : sortie de tube en silicone de 8 mm, qui peut être connectée à un cadre d'instrument à tête unique ou à des DUT avec une interface de connecteur de tuyau Barb
1220700199 Ensemble adaptateur 6 mm à l'adaptateur de tuyau de barre
1710400040 Tube silicone 8mm x 0,5m
Ensemble : sortie G 1/4, peut être raccordé au séparateur gaz-liquide CPS ou au collecteur 121
9240A Support d'instruments de pression différentielle Option alternative
ADT121 Manifold, 4 ports, 25 MPa
1650700087 Connecteur rapide (6 mm) Set : pour le drainage de l'orifice d'aération
1650800039 Tube en polyuréthane (6 mm x 1,5 m)
1650700087 Connecteur rapide (6 mm) Sortie de 6 mm, permet à l'ADT773 de se connecter à une source d'air à pression positive et à vide
ADT108-X-KIT Système de prévention de la contamination Si votre DUT est sale ou contient du liquide, veuillez utiliser cet appareil pour protéger votre ADT783



Accessoires optionnels pour l'ADT783-1K/3.5K
Numéro de modèle Description Note
Joint torique 10*2-NBR70 un jeu : sortie G 1/4, peut être connecté au séparateur gaz-liquide CPS ou au collecteur 121
1220700199 Adaptateur 1/8 BSP mâle - 1/4 BSP mâle
ADT121 Collecteur, 4 ports, 25 MPa Avec tuyau de raccordement (deux ports 1/4 BSP femelle)
ADT108-X-KIT Système de prévention de la contamination Si votre DUT est sale ou contient du liquide, veuillez utiliser cet appareil pour protéger votre ADT783
  Joint torique 10*2-NBR70 Sortie 1/4 BSP, se connectant à la source d'air à pression positive
  Adaptateur 1/8 BSP mâle - 1/4 BSP mâle
  Connecteur rapide (6 mm) Sortie de 6 mm, se connectant à la source d'air sous vide
  Connecteur rapide (6 mm) Kit : pour le drainage de l'évent
  Tube en polyuréthane (6 mm)
